一、工藝流程圖：
卷料 → 過料 → 分層 →中上膠 →成型→多層牽引→ 切斷（定長短）→拉斷 → 光電計數 → 整袋輸送 → 成品。
二、主要特點：
具有人機介面調節（觸摸屏）、變頻調速， 高精密伺服控制系統、PLC編程控制系統、自動計數、輸出等等�？刂葡到y操作簡單方便：卷材機械自動止動；色標自動追蹤功能；自動上膠；成型；拉料；光電感應；不需要更換齒輪任意定長、切刀冷熱兩用切斷等功能。
三、設備主體結構：
（1）、主機頭鋼板采用45#鋼板40mm厚；
（2）、放料組件結構采用12mm厚的鋼板，表面經過處理3層油漆處理；
（3）、中間支承則采用120#槽鋼（產地：馬鋼）；
（4）、卷材放料機組采用氣漲軸芯：4套（45#鋼；表面經這高頻淬火；能承受重量為1.3噸）；
（5）、其它機械部份結構與零件采用45#、A3、鑄鐵件等等。
四、基本參數：
（1）、紙張克重：70—140克；
（2）、制袋長度：不限（觸摸屏控制、伺服任意定長，如有色袋可根據色標點捕足切斷）；
（3）、制袋寬度：320—600mm隨意調整（可做“M”邊，折邊寬度80-160可調節）；
（4）、卷材寬度：660—1220mm；
（5）、允許最大紙卷直徑：1300mm（紙卷直徑大小可根據客戶要求定做）；
（6）、允許卷筒紙芯孔徑Ф76mm（國內標準紙芯）；
（7）、制袋層數：1—4層；
（8）、制袋線速度：30-108米/分鐘；
（9）、整機功率：13kw；
（10）、總重量：5000kg；
（11）、買方供電條件：380±10V 50HZ 3相5線；
（12）、控制方式：觸摸屏PLC伺服控制系統，光電跟蹤；
（13）、設備外形尺寸：14000mm*2300mm*1900mm。

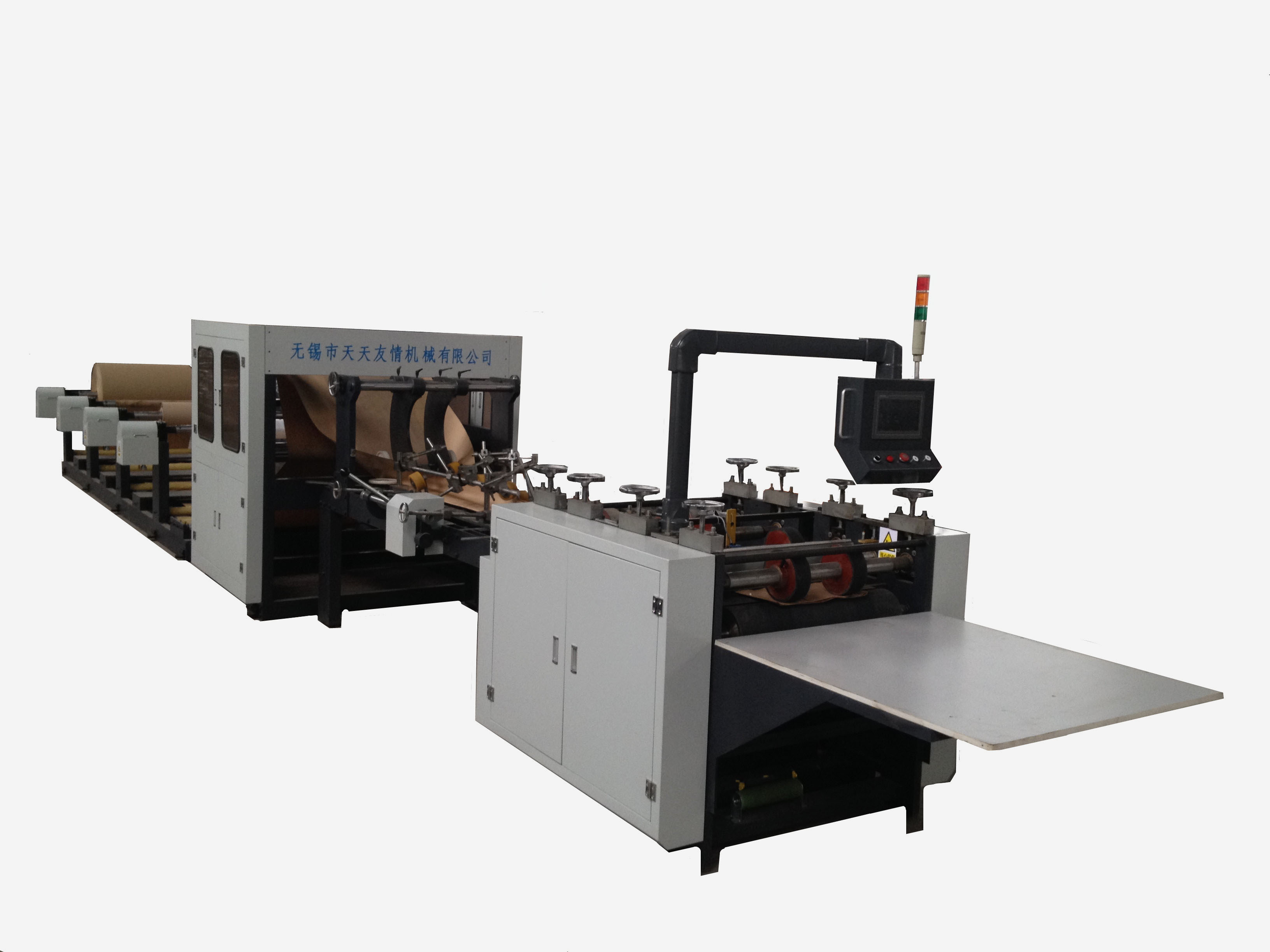

multi-layered bags paper bag machine
一. Process chart：
Rolling material → unwinding → Layering →middle seam gluing →forming→multi layer traction→ cutting（set length）→pull cutting → photoelectric counting → bag conveying → finished bag.
二. Key feature：
With human-machine interface (touch screen), frequency control, high precision servo control system, PLC programming control system, automatic counting, output and so on. Control system easy and convenient to operate: roll material machine automatically stop; Color code automatic tracking, gluing, forming, feeding material, Photoelectric sensor; setting-length without change gear, cutter with hot and cold dual-use cut off, and other functions.
三. Main construction：
（1）The steel plate of host hear use45# steel plate,40mm thickness；
（2）The element of unwinding adopt 12mm thickness steel plate, surface with 3 layer paint processing;
（3）The intermediate support by 120# box iron；
（4）Roll material unwinding part adopt pneumatic core shaft：4sets（45#steel；the surface had made high-frequency quenching; It can bear weight in 1.3T）；
（5）Other elements adopt 45#、A3 iron casting;
四. Specification：
（1）paper weight：70—140gsm；
（2）bag length：unlimited（touch screen control, Servo set length，if have color code, can cutting by tracking color code）；
（3）bag width：320—600mm adjusting according need（can make “M” edge，edge width can adjust in 80-160mm）；
（4）roll material width：660—1220mm；
（5）paper roll Max. dia.：1300mm（paper roll dia. can make according to user’s need）；
（6）Roll paper core dia.: Ф76mm（China standard paper core）；
（7）Paper layer：1—4layer；
（8）Bag making speed：30-108m/min；
（9）Total power：13kw；
（10）Total weight：5000kg；
（11）power supply：380±10V 50HZ 3 phase 5wires；
（12）control mode：touch screen PLC servo control system，photoelectric tracking；
（13）out dimension：14000mm*2300mm*1900mm.
